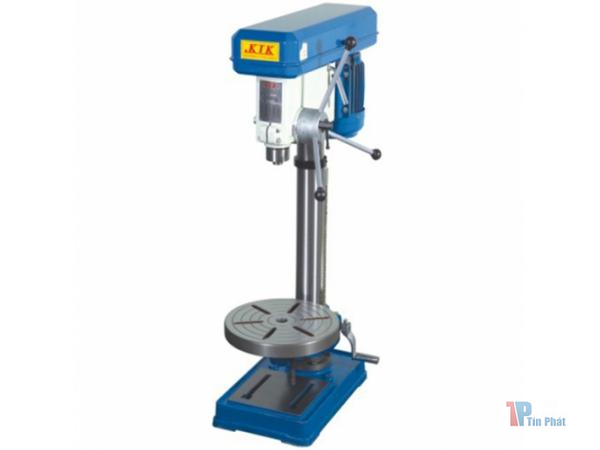

Máy khoan bàn KTK LG-16A
1. Đặc điểm và tính năng
- Máy khoan bàn KTK LG-16A là loại máy khoan thường được dùng rộng rải trong tất cả các ngành xây dựng và sản xuất, máy có chức năng gia công tạo lỗ trên các vật liệu kim loại, Gỗ, Nhôm …
- Đây là dòng máy khoan công suất nhỏ cho phép khoan tới 3 -16mm đối với thép trung bình
- Máy khoan có 9 cấp tốc độ và truyền động trên 3 Pulley nên dễ dàng thay đổi tốc độ ứng với vật liệu và đường kính mũi khoan
- Máy khoan sử dụng động cơ lồng sóc 4 cực, điện áp 220V/1 phase/50Hz hoặc 380V/3 phase/50Hz (đặc biệt có Motor 440V/3 phase/60Hz) chạy rất êm, sử dụng làm mát bằng quạt gió
- Máy khoan bàn KTK LG-16A cho phép mở rộng chức năng khoan cùng lúc nhiều lỗ khi gắn thêm đầu khoan nhiều mũi ứng dụng khoan đồng thời trên một chi tiết.
- Lỗ côn trục chính chuẩn MT2 cho phép gắn mũi khoan chuôi côn trực tiếp. Xem thêm bài Lắp dao cụ cho máy khoan ta-rô
Các máy cùng chức năng: M-360, YL-100, LG-13, Model LG-16A, Model LG-25B, Model LG-25A
* Khuyến cáo:
- Nếu thường xuyện khoan lỗ có đường kính dưới 3mm trên vật liệu thép trung bình nên chọn Model ML-360 hoặc YL-100
- Xem thêm bài “Tham khảo máy khoan bàn KTK”
2. Thông số kỹ thuật:
Model LG-16A | Thông số kỹ thuật |
Khả năng khoan lớn nhất | 16mm |
Lỗ côn trục chính | MT2 |
Hành trình trục chính | 100mm |
Tốc độ trục chính |
4P/50Hz (240-2840) 6P/50Hz (170-1990) 4P/60Hz (290-3440) 6P/60Hz (200-2400) |
Cấp tốc độ trục chính | 9 cấp |
Đường kính trụ máy | 80mm |
Đường kính bàn làm việc | 320mm |
Đường kính chân đế | 300x500mm |
Khoảng cách từ trục chính tới mặt bàn | 450mm |
Khoảng cách từ tâm trục chính tới chân đế | 620mm |
Công suất Motor | 1HP/220V/1phase |
Tổng chiều cao máy | 1070mm |
Trọng lượng máy | 90Kg |
* Ghi chú:
- Nhằm cải tiến sản phẩm tốt hơn, nhà sản xuất có thể thay đổi thông số kích thước hoặc kiểu thiết kế mà không cần phải thông báo trước cho khách hàng.
– Nếu khách hàng phát hiện có sự thay đổi ( Catalog, Web, Email, Báo giá… vui lòng liên hệ với nhà cung cấp gần nhất để biết thêm chi tiết.
– Khả năng làm việc của máy được tính trên cơ sở vật liệu thép trung bình.
– Đối với các loại vật liệu đặc biệt (Thép Carbon cao, Thép không gỉ…) phải sử dụng loại dao cụ đặc biệt tương ứng
– Phụ kiện tùy chọn người sử dụng phải trả thêm phí
3. Hình ảnh máy khoan bàn ktk LG-16A thực tế
Trên máy khoan bàn KTK LG-16A mặt trước đầu khoan có bảng tra thay đổi cấp tốc độ theo rãnh Pulley, tốc độ khác nhau còn phụ thuộc vào số cực của Motor và tần số điện lưới đang sử dụng. Motor chuẩn theo máy có số cực là 4P, điện lưới có tần số 50Hz
*Ghi chú: trong trường hợp lưới điện do chạy máy phát điện thì tần số tùy thuộc vào đầu máy phát điện có thể là 60Hz
Bàn khoan chuẩn theo máy có dạng hình tròn cho phép xoay tròn quanh tâm, trên bàn có 6 rãnh cho phép bắt đai ốc Êtô hoặc các bộ gá kẹp giử chi tiết cần khoan
Bàn khoan cho phép di chuyển lên xuống thông qua tay quay và một thanh ray trượt trên thân trụ máy và có thể quay 360 độ quanh trụ máy
Bên tai phải đầu khoan có thước đo độ sâu lỗ khoan và cho phép đặt trước độ sâu này thông qua đai ốc khóa
Bên tay trái đầu khoan có Lò xo điều chỉnh lực hồi về của trục chính, bên cánh còn có đai ốc điều chỉnh ống trượt của trục chính.
Máy khoan bàn hiệu KTK LG-16A có 3 Pully cho phép thay đổi 9 cấp tốc độ khác nhau
Bên tay phải đầu khoan có một cần dùng để điều chỉnh căn hoặc lắp dây Cu-roa và một đai ốc khóa vị trí Motor, ngoài ra trên đế Motor còn có 1 đai ốc điều chỉnh có tác dụng làm điểm tựa cho Motor vào đầu khoan, tránh được rung động khi gia công.
