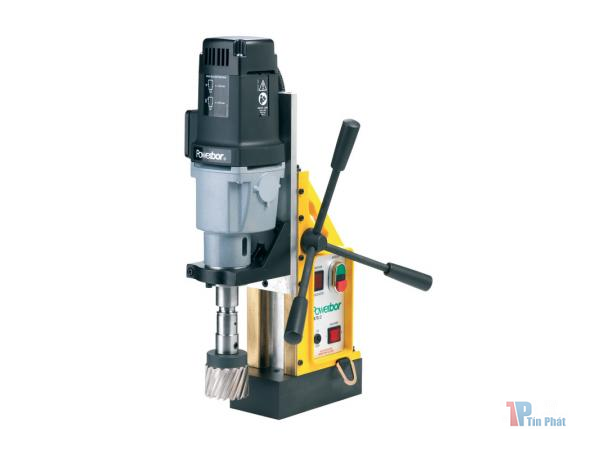

Máy khoan từ Powerbor PB70
Máy khoan từ Powerbor PB70 do G&J Hall Anh Quốc sản xuất theo tiêu chuẩn máy khoan từ châu Âu là loại máy gia công tạo lỗ 3 chức năng cắt 70mm, khoan 32mm và Ta-rô M24. máy được lắp động cơ Eibenstock 1700 watt của Đức, động cơ truyền động bằng hộp số có 2 số cơ khi, có bảo vệ an toàn khi qua tải, chuẩn côn trục chính MT3, cho phép lắp mũi khoan côn trực tiếp. Máy có 2 kiểu điều khiển tốc độ là cơ khí và vi mạch điện tử.
1. Đặc điểm và tinh năng máy khoan từ Powerbor PB70
- Máy khoan từ Powerbor PB70 là loại máy gia công tạo lỗ trên kim loại
- Máy sử dụng động cơ í và 1 bộ ly hợp an toàn, đây là loại động cơ Rotor dây quấn (động cơ chổi than) nhằm mang lại Moment xoắn lớn nhất.
- Tốc độ động cơ cho phép điều chỉnh vô cấp (ứng với cấp số cơ khí)
- Tốc độ động cơ gần như không đổi trong lúc gia công (Constant Torque)
- Động cơ cho phép chạy theo 2 chiều trái và phải khi thực hiện chức năng Ta-rô
- Động cơ cho phép thay đổi Moment xoắn của trục chính trong quá trình gia công lỗ ( thay đổi 2,8 lần)
- Động cơ cho pohép bảo vệ nhiệt khi Motor làm việc qua 1 tải
- Động cơ có thiết kế bộ ly hợp an toàn bằng cơ khí giúp bảo vệ máy và mũi khoan từ
- Đế từ có lực bám mạnh 1500Kgs nên cho phép gia công ở mọi vị trí
Dòng sản phẩm cùng chức năng: Model PB100E, Model PB70, Model PB 70/2, Model PB45, Model PB32, Model PB32 combi, Model Revo Profile 35
2. Thông số kỹ thuật máy khoan từ Ppwerbor PB70
Model PB70 | Thông số kỹ thuật |
Tổng công suất | 1850 watt |
Công suất động cơ | 1800 watt |
Lực bám đế từ | 1500Kgs |
Điện áp sử dụng | 220V/240V/50Hz |
Cấp tốc độ | 60-140, 200-470 (v/P) |
Khả năng cắt | 12mm-70mm |
Khả năng khoan | 32mm |
Khả năng Ta-rô | M24 |
Chuẩn côn trục chính | MT3 |
Chiều cao máy | 445mm |
Chiều rộng máy | 110mm |
Chiều sâu máy | 330mm |
Hành trình trục chính | 200mm |
Trọng lượng | 22Kg |
* Ghi chú:
- Nhằm cải tiến sản phẩm tốt hơn, nhà sản xuất có thể thay đổi thông số kích thước hoặc kiểu thiết kế mà không cần phải thông báo trước cho khách hàng.
– Nếu khách hàng phát hiện có sự thay đổi ( Catalog, Web, Email, Báo giá… vui lòng liên hệ với nhà cung cấp gần nhất để biết thêm chi tiết.
– Khả năng làm việc của máy được tính trên cơ sở vật liệu thép trung bình.
– Đối với các loại vật liệu đặc biệt (Thép Carbon cao, Thép không gỉ…) phải sử dụng loại dao cụ đặc biệt tương ứng
– Phụ kiện tùy chọn người sử dụng phải trả thêm phí
3. Một số chi tiết cần lưu ý của máy khoan từ Powerbor PB70.
- Máy khoan từ Powerbor PB70 nguyên kiện được đặt trong một hộp nhựa, bên trong chứa đầy đủ các phụ kiện cơ bản nhất cần thiết cho một máy khoan từ như: dây an toàn, tấm che phôi an toàn, tay quay điều khiển, đầu kẹp mũi khoan từ 12mm-65mm, lục giác hiệu chỉnh máy và gắn mũi, cây định tâm, cây mtháo đầu kẹp mũi và dầu bảo dưỡng.
- Nhà cung cấp có trang bị thêm 1 cây định tâm cho chuẩn mũi 6x25mm hoặc 6x50mm
- Máy khoan từ Powerbor PB70 được thiết kế 2 cấp tốc độ cơ khí, cho phép điều chỉnh tốc độ thấp nhất là 60 -140 vòng/phút, nên Moment xoắn rất lớn thích hợp cho gia công các lỗ có đường kính lớn.
- Máy có 1 nút dùng để chuyển cấp tốc độ nằm ngay trên thân hộp số giúp người sử dụng thuận tiện trong thao tác vận hành
- Động cơ cho phép điều khiển tốc độ vô cấp từ 60-140 vòng/ phút và 200-470 vòng/phút (ứng với cấp số cơ bên thân máy)
- Động cơ cho phép điều chỉnh Moment trục chính khi gia công
- Tay quay điều khiển hành trình cho phép chuyển đổi qua lại cả hay bên trái và phải của máy nên thuận tiện cho nguoi sử dụng thuận tay hoặc vị trí cần gia công lỗ.
- Bảng điều khiển máy khoan từ Powerbor PB70 được thiết kế thêm chức năng Ta-rô gồm các nút có chức năng sau:
- Nút nguồn chính cũng là công tắt đế từ
- Cầu chì bảo vệ máy
- Công tắt chạy và dừng động cơ thiết kế theo tiêu chuẩn châu Âu có nút chạy (màu xanh) luôn thấp hơn nút dừng (màu đỏ) giúp tránh được việc khởi động máy “vô tình”
- Nút chọn chiều quay trái và phải cho động cơ
- Nút điều chỉnh tốc độ động cơ (ứng với cấp số cơ)
- Nút điều chỉnh Moment ( giúp ổn định tốc độ động cơ khi gia công )
- Đầu gắn mũi khoan từ của máy được thiết kế chuẩn MT3 cho phép gắn mũi khoan từ có đường kính 12mm-65mm, khi đường kính lớn hơn 65mm người sử dụng phải mua thêm đầu gắn mũi khác.
Đầu kẹp mũi khoan từ là loại đầu rời, nên rất dễ dàng khi tháo lắp thay đổi sử dụng mũi khoan từ hay mũi khoan xoắn
- Đây là loại đầu gắn mũi khoan từ được làm mát từ bên ngoài, thuận tiện giải nhiệt ở mọi vị trí gia công, nếu muốn giải nhiệt từ bên trong người sử dụng phải mua thêm loại đầu khác.
- Lỗ côn trục chính có chuẩn MT3 cho phép gắn trực tiếp mũi khoan đuôi côn
- Khi gắn mũi khoan đuôi trụ phải thông qua đầu cặp mũi khoan .
